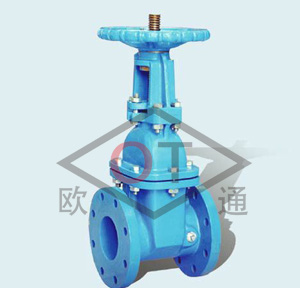

明杆铸铁双闸板闸阀
公称压力:PN1.0MPa 适用介质:水、油、气及非腐蚀性介质 适用温度:120℃ 公称通径:40~300mm 产品简介: 本产品适用于液、气介质管路和设备,作为接通和断流之用。安装在水平管路
产品详情
![](file://C:\DOCUME~1\ADMINI~1\LOCALS~1\Temp\ksohtml\wps2FC.tmp.png)
公称压力:PN1.0MPa
适用介质:水、油、气及非腐蚀性介质
适用温度:≤120℃
公称通径:40~300mm
产品简介:
本产品适用于液、气介质管路和设备,作为接通和断流之用。安装在水平管路上,且手轮朝上。
特别适用于双向流通管路、直通式流道、流阻小;启闭较省力,不易产生水锤现象。
手轮顺时针为关,反之为开。不允许借助任何杠杆。
公称压力:PN1.0MPa
适用介质:水、油、气及非腐蚀性介质
适用温度:≤120℃
主要部件材料:灰铸铁、黄铜、碳钢镀铬、不锈钢、聚四氟乙烯
执行标准:GB/T12232~1989
试验标准:GB/T13927~1992
主要性能参数:
公称压力
|
1.0
|
适用温度
|
≤120
|
适用介质
|
水、油、气及非腐蚀性介质
|
主要材料
|
灰铸铁、黄铜、碳钢镀铬、不锈钢、聚四氟乙烯
|
执行标准
|
GB/T 12232-2005
|
试验标准
|
GB/T 13927-1992
|
|
|
|
|
|
主要外形尺寸及连接尺寸:
DN(mm)
|
L
|
D
|
D1
|
n-d
|
D0
|
H(≈)
|
40
|
165
|
145
|
110
|
4-18
|
160
|
233~285
|
50
|
178
|
160
|
125
|
4-18
|
180
|
251~310
|
65
|
190
|
180
|
145
|
4-18
|
180
|
278~355
|
80
|
203
|
195
|
160
|
8-18
|
220
|
313~405
|
100
|
229
|
215
|
180
|
8-18
|
220
|
346~456
|
125
|
254
|
245
|
210
|
8-18
|
280
|
457~595
|
150
|
267
|
280
|
240
|
8-22
|
280
|
477~640
|
200
|
292
|
340
|
295
|
8-22
|
320
|
619~830
|
250
|
330
|
395
|
350
|
12-22
|
400
|
774~1040
|
300
|
356
|
445
|
400
|
12-22
|
400
|
927~1240
|
|
