明杆橡胶闸阀

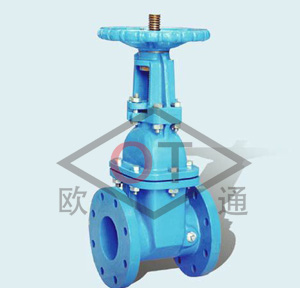

一、产品[明杆弹性座封闸阀]的详细资料: 产品型号:RRHX 产品名称:明杆弹性座封闸阀 产品特点:明杆弹性座封闸阀除具有弹性座封座封闸阀的优点之外.并可以较直观显阀门开度.
产品详情
![](file://C:\DOCUME~1\ADMINI~1\LOCALS~1\Temp\ksohtml\wps2F4.tmp.png)
一、产品[明杆弹性座封闸阀]的详细资料:
产品型号:RRHX
产品名称:明杆弹性座封闸阀
产品特点:明杆弹性座封闸阀除具有弹性座封座封闸阀的优点之外.并可以较直观显阀门开度.启闭迅速可靠,故常应用于消防及工业系统。一般安装于距地面较高位置。 RRHX明杆弹性座封闸阀,明杆弹性座封闸阀,闸阀。
二、主要零部件材料:
NO.
|
零件名称
|
材质
|
1
|
手轮
|
可锻铸铁
|
2
|
阀杆螺母
|
铜合金
|
3
|
支架
|
碳铸铁、球墨铸铁、铸钢
|
4
|
压盖
|
球墨铸铁、铸钢
|
5
|
密封圈
|
丁腈橡胶、三元乙丙
|
6
|
阀杆
|
不锈钢
|
7
|
中口垫
|
丁腈橡胶、三元乙丙
|
8
|
闸阀
|
球墨铸铁+三元乙丙或丁腈橡胶
|
9
|
阀体
|
灰铸铁、球墨铸铁、铸钢
|
三、主要技术参数:
公称压力:1.0~2.5MPa
公称通径:50~400mm
工作温度:0~120℃
适用介质:水、油、气等
法兰标准:GB/T17241.6GB9113
试验标准:GB13927API598
四、明杆弹性座封闸阀主要连接外型尺寸:
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
Hmin(全关)
|
313
|
332
|
372
|
424
|
497
|
562
|
680
|
837
|
948
|
1010
|
1220
|
1280
|
1480
|
1665
|
Hmax(全开)
|
355
|
375
|
415
|
476
|
540
|
600
|
720
|
875
|
990
|
1050
|
1245
|
1310
|
1560
|
1750
|
|
