公称压力:
|
PN1.0MPa PN1.6MPa
|
适用介质:
|
淡水、污水、海水、空气等
|
适用温度:
|
-15℃~150℃
|
公称通径:
|
100~1200mm
|
产品简介:

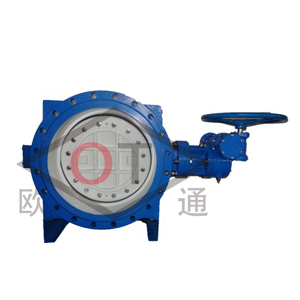

本蝶阀系我厂最新研制的软密封偏心法兰蝶阀,主要适用于水厂、电厂、钢厂冶炼、造纸、化工、水源工程、环境设施建设等系统供排水用,尤其适用于水道管路上作为调节和截流设备使用。
主要性能参数:
公称压力
(MPa)
|
公称通径
(mm)
|
试验压力(MPa)
|
适用温度
|
适用介质
|
壳体
|
密封
|
℃
|
1.0
|
100~1200
|
1.5
|
1.1
|
-15~110
|
淡水、污水、海水、空气等
|
1.6
|
100~1200
|
2.4
|
1.76
|
产品特点:
设计合理,结构紧凑,装拆容易,便于维修。
采用偏心结构,减少密封圈的摩擦,延长使用寿命。
阀板密封圈采用“T”形结构,密封副呈线性密封。
完全密封,泄漏为零。
更换阀板密封圈、“0”形圈、蝶板、转轴等材质,可适用多种介质和不同温度。
产品执行标准:
符合GB12238-89《通用阀门法兰和对夹连接蝶阀》标准。
试验符合GB/T13927-92《通用阀门压力试验》标准。
侧法兰连接符合GB/T 17241.6-98《灰铸铁管法兰及垫片》标准。同时符合BS4504,ISO2084,DIN2501中PN1.0Mpa,PN1.6Mpa法兰连接标准。
结构长度:
(1) 短结构符合GB12221-89《法兰连接金属阀门结构长度》中对夹式蝶阀长度系列尺寸规定。
(2) 长结构符合GB12221-89《法兰连接金属阀门结构长度》中法兰连接蝶阀长度系列尺寸规定。
主要零部件材质:
名称
|
阀体
|
阀板
|
转轴
|
轴套
|
阀板密封圈
|
阀体钢环
|
国标
|
HT200
|
QT500
|
2Cr13
|
ZCuZn38Mn2Pb2
|
丁腈橡胶
|
0Cr18Ni9
|
美标ASTM
|
A126 Class B
|
A536 66-45-12
|
420
|
B36
|
D2000 AA6014
|
S32100
|
英标BS
|
B1452-20
|
BS2789-65
|
BS970
|
BS1400
|
BS2494 Buna-N
|
BS321S12
|
![](http://www.valvetvt.com/uploads/allimg/140814/2-140Q4144943609.jpg)
![](http://www.valvetvt.com/uploads/allimg/140814/2-140Q4145012S3.jpg)
![](http://www.valvetvt.com/uploads/allimg/140814/2-140Q4145031E1.jpg)
注:介质流向指阀板承受介质压力方向。
PN1.0MPa主要外形尺寸及重量
![](http://www.valvetvt.com/uploads/allimg/140814/2-140Q4145104355.jpg) |
