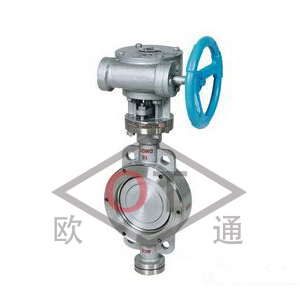

产品型号:D373H-10/16C、P、R(对夹式硬密封蝶阀)
产品名称:对夹式硬密封蝶阀
产品价格:
产品用途:对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用
驱动方式:电动对夹式硬密封蝶阀、气动对夹式硬密封蝶阀、蜗轮对夹式硬密封蝶阀、手动对夹式硬密封蝶阀
产品特点:
1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
多层次硬密封蝶阀广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上
![](file://C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/01/clip_image001.gif)
公称通经DN
|
结构长度
(标准值)
|
外形尺寸(参考值)
|
连接尺寸(标准值)
|
H
|
D373H
|
D673H
|
D973H
|
PN0.6MPa
|
PN1.0MPa
|
毫米
mm
|
英寸
inch
|
L
|
H1
|
A1
|
B1
|
H2
|
A2
|
B2
|
H3
|
A3
|
B3
|
D1
|
Z-D
|
D1
|
Z-D
|
50
|
2
|
43
|
112
|
350
|
180
|
200
|
625
|
245
|
72
|
530
|
250
|
255
|
110
|
4-14
|
125
|
4-18
|
65
|
2
1/2
|
46
|
115
|
370
|
180
|
200
|
625
|
245
|
72
|
530
|
250
|
255
|
130
|
4-14
|
145
|
4-18
|
80
|
3
|
49
|
120
|
380
|
180
|
200
|
645
|
245
|
72
|
565
|
250
|
255
|
150
|
4-18
|
160
|
8-18
|
100
|
4
|
56
|
138
|
420
|
180
|
200
|
675
|
355
|
92
|
600
|
250
|
255
|
170
|
4-18
|
180
|
8-18
|
125
|
5
|
64
|
164
|
460
|
180
|
200
|
715
|
355
|
92
|
640
|
250
|
255
|
200
|
8-18
|
210
|
8-18
|
150
|
6
|
70
|
175
|
555
|
270
|
280
|
800
|
355
|
92
|
705
|
300
|
315
|
225
|
8-18
|
240
|
8-22
|
200
|
8
|
71
|
208
|
605
|
270
|
280
|
850
|
250
|
170
|
775
|
300
|
315
|
280
|
8-18
|
295
|
8-22
|
250
|
10
|
76
|
243
|
680
|
270
|
280
|
925
|
250
|
170
|
945
|
300
|
315
|
335
|
12-18
|
350
|
12-22
|
300
|
12
|
83
|
283
|
800
|
380
|
420
|
1035
|
450
|
220
|
1070
|
300
|
315
|
395
|
12-22
|
400
|
12-22
|
350
|
14
|
92
|
310
|
835
|
380
|
420
|
1070
|
450
|
220
|
1140
|
300
|
315
|
445
|
12-22
|
460
|
16-22
|
400
|
16
|
102
|
340
|
915
|
450
|
470
|
1190
|
450
|
220
|
1210
|
300
|
315
|
495
|
16-22
|
515
|
16-26
|
450
|
18
|
114
|
380
|
960
|
480
|
490
|
1250
|
650
|
280
|
1335
|
575
|
714
|
550
|
16-22
|
565
|
20-26
|
500
|
20
|
127
|
410
|
1020
|
480
|
490
|
1290
|
650
|
280
|
1415
|
575
|
714
|
600
|
20-22
|
620
|
20-26
|
600
|
24
|
154
|
470
|
1225
|
480
|
490
|
1455
|
850
|
380
|
1605
|
656
|
810
|
705
|
20-26
|
725
|
20-30
|
700
|
28
|
165
|
550
|
1355
|
640
|
660
|
1585
|
850
|
380
|
1844
|
656
|
810
|
810
|
24-26
|
840
|
24-30
|
800
|
32
|
190
|
640
|
1470
|
640
|
660
|
1700
|
1250
|
380
|
2040
|
656
|
810
|
920
|
24-30
|
950
|
24-33
|
900
|
36
|
203
|
710
|
1545
|
750
|
860
|
1965
|
1250
|
380
|
2255
|
785
|
863
|
1020
|
24-30
|
1050
|
28-33
|
1000
|
40
|
216
|
770
|
1795
|
850
|
900
|
2015
|
1250
|
380
|
2380
|
785
|
863
|
1120
|
28-30
|
1160
|
28-36
|
1200
|
48
|
254
|
890
|
1965
|
850
|
900
|
2250
|
1250
|
380
|
2640
|
785
|
863
|
1340
|
32-33
|
1380
|
32-39
|
