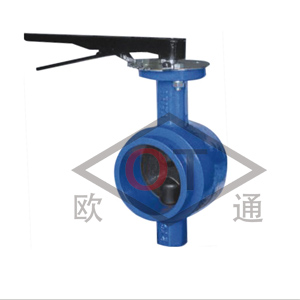

型号:XD81X
公称通径:DN50-1000
连接形式:卡套
结构形式:垂直板式
适用介质:淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类等
压力环境:常压 工作温度:常温
1.重量轻,安装方便。管道和阀门可直接夹紧,适合频繁拆除。
2.最大化的有效直径。
3.橡胶硫化体避免座的错位。
4..完整的球面密封。
5.所有部件可以拆卸和组装,方便和快速维修。
6.运营商的选择可以是手动或电动齿轮信号装置。
7.连接符合:美国自来水厂协会C606,美标ANSI B16.1
8.顶部法兰符合:ISO 5211标准
产品执行标准:
沟槽标准
|
上法兰标准
|
法兰标准
|
试验检验标准
|
AWWA C606
|
ISO 5211
|
ANSI B16.1,C606
|
API 598
|
主要性能参数:
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
试验压力
(MPa)
|
适用温度
°C
|
适用介质
|
驱动方式
|
壳体
|
密封
|
1.0
|
DN50 ~ DN1000
|
1.5
|
1.1
|
-45~ 150
|
淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类等
|
手柄、蜗轮蜗杆、
电动、气动
等
|
|
