![](http://www.valvetvt.com/uploads/allimg/140814/2-140Q4150KH61.jpg)

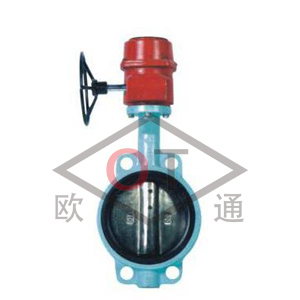

产品特点:
结构简单、小巧轻便,运输、安装、拆卸容易;90°启闭,开关迅速。操作扭矩小,省力轻巧;密封性能好,使用寿命长,可达到零泄漏;选择不同的零部件材质,可适用于多种介质;流量特性近似于直线,调节性能好。
产品执行标准:
设计标准
|
结构长度
|
侧法兰标准
|
试验检验标准
|
GB/T 12238
API 609
|
GB/T 12221
API 609
|
GB/T 17241.6
|
GB/T 13927
API 598
|
主要性能参数:
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
试验压力
(MPa)
|
适用温度
°C
|
适用介质
|
驱动方式
|
壳体
|
密封
|
1.0
|
DN50 ~ DN1000
|
1.5
|
1.1
|
-45~ 150
|
淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类等
|
手柄、蜗轮蜗杆、
电动、气动
|
1.6
|
2.4
|
1.76
|
主要连接尺寸及重量:
规格 Size
|
A
|
B
|
C
|
D
|
L
|
H
|
D1
|
n-?
|
K
|
E
|
n1-?1
|
?2
|
G
|
重量kg
Weight
|
mm
|
inch
|
50
|
2″
|
161
|
80
|
42
|
52.9
|
32
|
84.84
|
120
|
4-23
|
77
|
57.15
|
4-6.7
|
12.6
|
118
|
2.5
|
65
|
2.5″
|
175
|
89
|
44.7
|
64.5
|
32
|
96.2
|
136.2
|
4-26.5
|
77
|
57.15
|
4-6.7
|
12.6
|
137
|
3.2
|
80
|
3″
|
181
|
95
|
45.2
|
78.8
|
32
|
61.23
|
160
|
8-18
|
77
|
57.15
|
4-6.7
|
12.6
|
143
|
3.6
|
100
|
4″
|
200
|
114
|
52.1
|
104
|
32
|
70.8
|
185
|
4-24.5
|
92
|
69.85
|
4-10.3
|
15.77
|
156
|
4.9
|
125
|
5″
|
213
|
127
|
54.4
|
123.3
|
32
|
82.28
|
215
|
4-23
|
92
|
69.85
|
4-10.3
|
18.92
|
190
|
7
|
150
|
6″
|
226
|
139
|
55.8
|
155.6
|
32
|
91.08
|
238
|
4-25
|
92
|
69.85
|
4-10.3
|
18.92
|
212
|
7.8
|
200
|
8″
|
260
|
175
|
60.6
|
202.5
|
45
|
112.89
|
295
|
4-25
|
115
|
88.9
|
4-14.3
|
22.10
|
268
|
13.2
|
76.35
|
4-23
|
250
|
10″
|
292
|
203
|
65.6
|
250.5
|
45
|
92.4
|
357
|
4-29
|
115
|
88.9
|
4-14.3
|
28.45
|
325
|
19.2
|
300
|
12″
|
337
|
242
|
76.9
|
301.6
|
45
|
105.34
|
407
|
4-29
|
140
|
107.95
|
4-14.3
|
31.60
|
403
|
32.5
|
350
|
14″
|
368
|
267
|
76.5
|
333.5
|
45
|
91.11
|
467
|
4-30
|
140
|
107.95
|
4-14.3
|
31.60
|
436
|
41.3
|
400
|
16″
|
400
|
309
|
85.7
|
389.6
|
51.2
|
100.47
|
515
|
4-26
|
197
|
158.75
|
4-20.6
|
33.15
|
488
|
61
|
72
|
102.42
|
525
|
4-30
|
37.9
|
450
|
18″
|
422
|
328
|
104.6
|
440.5
|
51.2
|
88.39
|
565
|
4-26
|
197
|
158.75
|
4-20.6
|
38.0
|
539
|
79
|
72
|
91.51
|
585
|
4-30
|
42.86
|
500
|
20″
|
480
|
360
|
130.28
|
491.6
|
52.75
|
96.99
|
620
|
4-26
|
197
|
158.75
|
4-20.6
|
41.15
|
594
|
128
|
77.5
|
101.68
|
650
|
4-33
|
45.72
|
600
|
24″
|
562
|
459
|
151.36
|
592.5
|
70.2
|
113.42
|
725
|
20-30
|
276
|
215.9
|
4-22.2
|
50.65
|
824
|
188
|
82
|
120.46
|
770
|
20-36
|
53.98
|
700
|
28″
|
624
|
520
|
163
|
695
|
66
|
109.65
|
840
|
24-30
|
300
|
254
|
8-18
|
63.35
|
895
|
284
|
82
|
20-36
|
800
|
32″
|
672
|
591
|
188
|
794.7
|
66
|
124.0
|
950
|
24-33
|
300
|
254
|
8-18
|
63.35
|
1015
|
368
|
82
|
24-39
|
900
|
36″
|
720
|
656
|
203
|
864.7
|
118
|
117.57
|
1050
|
24-33
|
300
|
254
|
8-18
|
75.0
|
1115
|
713
|
1000
|
40″
|
800
|
722
|
216
|
965
|
141
|
129.89
|
1160
|
24-36
|
300
|
254
|
8-18
|
85.0
|
1230
|
864
|
注: 1、DN50~DN800蝶阀分别适用于PN1.0/PN1.6MPa两种压力级,表中每规格中有两个尺寸的分别表示PN1.0MPa和PN1.6MPa两种压力级连接尺寸。蝶阀上法兰可通用于手动、蜗轮蜗杆传动、电动、气动等。表中D1及n-?尺寸为蝶阀安装定位尺寸,包容国标(GB)、国际标准(ISO)、德标(DIN)、英标(BS)等法兰连接标准。
2、D1及n-?尺寸可按国标(GB)、国际标准(ISO)、美标(ANSI)、德标(DIN)、英标(BS)、日标(JIS)加工生产。E及n1-?1尺寸可按GB/T 12223及ISO 5211标准加工生产。 |
