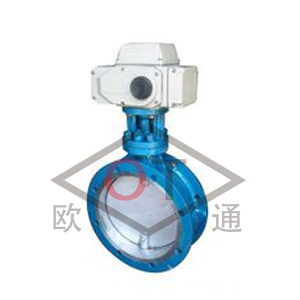

型号:D941W-1C/P电动通风蝶阀
公称通径:DN50-2000
材质:钢制,碳钢,不锈钢
连接形式:法兰
适用介质:尘气,空气,烟气,煤气
电动通风蝶阀结构特点:
采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率 小。蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀 广泛用于治金、师化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用。
电动通风蝶阀主要参数
公称压力(MPa)
|
0.05MPa
|
介质温度
|
-30℃~-350℃
|
强度试验
|
0.1MPa
|
适用介质
|
冷热风、烟气
|
介质流速
|
25m/s
|
泄漏率
|
3%
|
电动通风蝶阀主要零件材料
零件名称
|
阀体
|
阀板
|
阀轴
|
材料
|
碳钢、不锈钢
|
碳钢、不锈钢
|
碳钢、不锈钢
|
