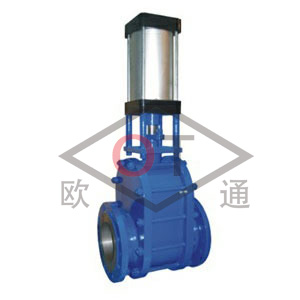

双陶瓷闸板阀
该阀采用双阀板密封，密封面采用耐磨陶瓷，耐磨性强、密封性好、使用寿命长。 工作原理： 当气源从上进气口通入时，气缸杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时
产品详情
该阀采用双阀板密封，密封面采用耐磨陶瓷，耐磨性强、密封性好、使用寿命长。
工作原理：
当气源从上进气口通入时，气缸杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时话，气缸杆带动阀板向上运动，阀门开启。阀板与密封环之间加载弹簧，弹簧力始终使阀板压向密封环，又容许阀板在垂直上下方向移动，这有助于补偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。在启闭过程中，阀板能产生自转，使得密封面之间产生研磨、抛光作用，而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔，所有的这些特点，使得这种阀门具有超长的使用寿命，为您的系统安全运行了可靠的保证。
适用范围：
火力发电厂、冶金、医药、化工等各类粉尘、颗粒的输送。
技术参数：
公称压力：1.0MPa
强度试验：1.5MPa
介质温度：≤200℃
密封试验：1.1MPa
型号编制方法说明：
WZ 阀门类型代号：“WZ”表示往复滑动闸阀
6 传动形式代号：“6”表示气动
4 连接形式代号：“4”表示法兰连接
4 传动形式代号：“4”表示平行式双闸板
TC 密封面村料代号：“TC”表示陶瓷
10 阀门公称压力：其数值是以“MPa”为单位的公称压力值的10倍
Q 阀体材料代号：”Q“表示球墨铸铁。
安装尺寸、外型图：
|
型号（A系列）
|
DN
|
L
|
d
|
K
|
D
|
H
|
n-M
|
2-A
|
|
WZ644TC-10Q-40
|
40
|
120
|
84
|
110
|
150
|
443
|
4-M16
|
2-G1/4
|
|
WZ644TC-10Q-50
|
50
|
120
|
99
|
125
|
165
|
463
|
4-M16
|
2-G1/4
|
|
WZ644TC-10Q-65
|
65
|
120
|
118
|
145
|
180
|
528
|
4-M16
|
2-G1/4
|
|
WZ644TC-10Q-80
|
80
|
120
|
132
|
160
|
195
|
558
|
8-M16
|
2-G1/4
|
|
WZ644TC-10Q-100
|
100
|
120
|
156
|
180
|
215
|
601
|
8-M16
|
2-G1/4
|
|
WZ644TC-10Q-125
|
125
|
160
|
184
|
210
|
250
|
730
|
8-M16
|
2-G1/8
|
|
WZ644TC-10Q-150
|
150
|
160
|
211
|
240
|
285
|
798
|
8-M20
|
2-G3/8
|
|
WZ644TC-10Q-175
|
175
|
160
|
241
|
270
|
315
|
896
|
8-M20
|
2-G3/8
|
|
WZ644TC-10Q-200
|
200
|
160
|
266
|
295
|
340
|
958
|
8-M20
|
2-G3/8
|
|
WZ644TC-10Q-225
|
225
|
160
|
294
|
325
|
370
|
1028
|
8-M20
|
2-G1/2
|
|
WZ644TC-10Q-250
|
250
|
200
|
319
|
350
|
395
|
1117
|
12-M20
|
2-G1/2
|
|
WZ644TC-10Q-300
|
300
|
200
|
370
|
400
|
445
|
1250
|
12-M20
|
2-G1/2
|
主要零部件材料及名称：
|
序号
|
名称
|
材料
|
|
1
|
阀体
|
球墨铸铁
|
|
2
|
侧阀体
|
球墨铸铁
|
|
3
|
密封环
|
碳钢+陶瓷环
|
|
4
|
阀板
|
碳钢+陶瓷阀板
|
|
5
|
连接件
|
铸钢
|
|
6
|
堵头
|
45#钢
|
|
7
|
连接颈
|
球墨铸铁
|
|
8
|
气动执行机构
|
铝制气缸
|
|
