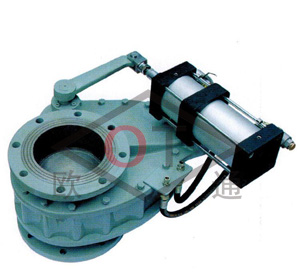

该阀门采用硬质合金摩擦副或增韧陶瓷摩擦副结构,耐磨性强,密封性好,启动负荷小,阀腔无积灰,无卡塞现象,使用寿命长。
工作原理:
气动执行器通过转轴和摆臂使得阀板转动,阀板与密封面之间加载螺旋压缩弹簧,弹簧力始终使阀板密封面与密封环面紧密贴合,且又允许阀板在垂直方向移动,从而有助于补偿阀门零部件的热胀冷缩,并能克眼任何背压变化对密封的影响,还能防止颗粒状介质进入密封面之间。阀板密封面对密封环面在切线方向上的摩擦力之差使得阀板能在启闭过程中产生自转,此特性使得密封面之间会产生研磨、抛光作用。所有这些特点使得此摆动阀具有超长的使用寿命,为您的系统安全提供可靠的保障。
适用范围:
火力发电厂、冶金、医药、化工等各类粉尘、颗粒的输送。
技术参数:
公称压力:1.0MPa
密封试验:1.1MPa
介质温度:≤200℃
强度试验:1.5MPa
型号编制方法说明:
BDF 阀门类型代号:“BDF”表示摆动式
10 阀门公称压力:其数值是以“MPa"为单位的公称压力值的10倍
Q 阀体材料代号:”Q“表示球墨铸铁。
主要零部件名称:
型号
|
DN
|
H
|
D
|
K
|
d
|
n-C
|
BDF-10Q-150
|
150
|
310
|
285
|
240
|
210
|
8-?22
|
BDF-10Q-200
|
200
|
310
|
340
|
295
|
265
|
8-?22
|
BDF-10Q-225
|
225
|
310
|
370
|
325
|
295
|
8-?22
|
BDF-10Q-250
|
250
|
330
|
395
|
350
|
320
|
12-?22
|
BDF-10Q-300
|
300
|
330
|
445
|
400
|
368
|
12-?22
|
BDF-10Q-200*350
|
350
|
310
|
520
|
470
|
265
|
8-?22
|
![](file://C:\DOCUME~1\ADMINI~1\LOCALS~1\Temp\ksohtml\wps29F.tmp.jpg)
主要零部件材料及名称:
序号
|
名称
|
材料
|
1
|
上阀座
|
球墨铸铁
|
2
|
密封环
|
陶瓷或合金
|
3
|
阀板
|
陶瓷或合金
|
4
|
摆臂
|
球墨铸铁
|
5
|
下阀体
|
球墨铸铁
|
6
|
转轴
|
45#钢
|
7
|
摆臂
|
球墨铸铁
|
8
|
气动执行器
|
铝制气缸
|
|
