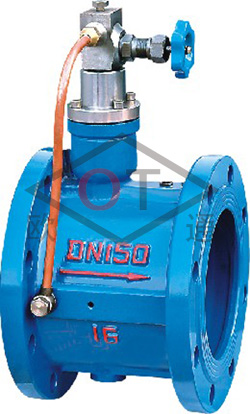

消声缓闭止回阀
概述: 主要用于净水、源水、污水、海水等介质的供、排水管道上,安装在水泵出品处,用以截断介质的回流消除原子能坏性的水锤,保护和道、水泵的安全运行。其主要特点:1、体形
产品详情
![](file://C:\DOCUME~1\ADMINI~1\LOCALS~1\Temp\ksohtml\wps371.tmp.jpg)
概述:
主要用于净水、源水、污水、海水等介质的供、排水管道上,安装在水泵出品处,用以截断介质的回流消除原子能坏性的水锤,保护和道、水泵的安全运行。其主要特点:1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。2、缓闭系统性能优良,不受管道中介质的影响,阀 瓣 先速关后缓闭,可防止破环性水锤。3、橡胶软密封,封闭性能好,耐磨损,使用寿命长。4、橡胶缓冲,启闭平稳,无震动,无噪音。5、比老式止回阀流阻小,有明显的节能效果。
性能规范:
型 号
|
RHH49X-10
|
RHH49X-16
|
公称压力
|
PN1.0MPa
|
PN1.6MPa
|
公称通径
|
DN150~800mm
|
DN150~800mm
|
密封试验压力
|
1.1MPa
|
1.76MPa
|
壳体试验压力
|
1.5MPa
|
2.4MPa
|
主要零件材料
|
阀 体
|
灰铸铁或球墨铸铁
|
灰铸铁或球墨铸铁
|
阀 瓣
|
铝青铜
|
铝青铜
|
阀 杆
|
不锈钢
|
不锈钢
|
弹 簧
|
不锈钢
|
不锈钢
|
阀座密封面
|
橡胶
|
橡胶
|
主要外形尺寸:
公称通径DN
|
尺 寸 (mm)
|
mm
|
in
|
D
|
D1
|
D2
|
H
|
H1
|
L
|
Z-фd
|
螺栓
|
150
|
6
|
280
|
240
|
210
|
228
|
172
|
210
|
8-ф23
|
8-M20
|
200
|
8
|
335
|
295
|
265
|
270
|
210
|
230
|
8-ф23
|
8-M20
|
250
|
10
|
390
|
350
|
320
|
305
|
240
|
250
|
12-ф23
|
12-M20
|
300
|
12
|
440
|
400
|
368
|
367
|
264
|
270
|
12-ф23
|
12-M20
|
350
|
14
|
500
|
460
|
428
|
422
|
294
|
290
|
16-ф23
|
16-M20
|
400
|
16
|
565
|
515
|
482
|
462
|
324
|
310
|
16-ф23
|
16-M22
|
450
|
18
|
615
|
565
|
532
|
497
|
351
|
330
|
20-ф25
|
20-M22
|
500
|
20
|
670
|
620
|
585
|
532
|
379
|
350
|
20-ф25
|
20-M22
|
600
|
24
|
780
|
725
|
685
|
607
|
434
|
390
|
20-ф30
|
20-M27
|
700
|
28
|
895
|
840
|
800
|
702
|
491
|
430
|
24-ф30
|
24-M27
|
800
|
32
|
1010
|
950
|
905
|
792
|
549
|
470
|
24-ф34
|
24-M30
|
|
